Baulänge nach DIN EN 558-1 Reihe 15 (DIN 3202 F5)
Flansche nach DIN EN 1092-2 (DIN 2501)
Nennweiten: DN 500 - DN 1200 mm
Nenndruckstufen: PN 10 – PN 40 bar
Verwendung:
Da beim Füllen größerer Transportleitungen zur Durchführung der Druckprüfung die Entlüftung der
meist über mehrere Hochpunkte führenden Leitung oft problematisch wird, aus Sicherheitsgründen

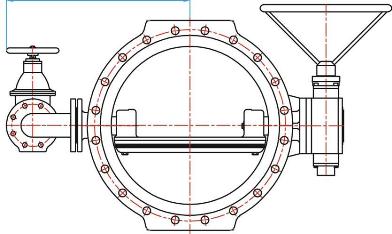

eine Umführung an der Hauptarmatur ist notwendig. Die Umführung ist in der Regel mit 1/10 der
Hauptnennweite dimensioniert und besitzt ein eigenes Absperrarmatur. Zum Anbau der Umführung
ist die Baulänge des Standardmodells der Absperrklappe auf DIN EN 558-1Reihe 15(DIN 3202-F5)
verlängert. Neben den Vorteilen der Versorgungeleitungen zur guten Entlüftung langsam füllen zu
können besteht die Möglichkeit, einseitig mit Druck belastete Armaturen mit nelativ kleinen
Kraftaufwand zu betätigen.
Bedienung:
Der Betätigungsablauf ist in der Regel bei diesen Armaturen so, daß aus der Schließstellung zuerst
die Umführungsarmatur geöffnet wird und dann die Hauptarmatur. Während des betriebes bleiben
beide Armaturen Offen. Beim Absperren der Leitung wird umgekehrt verfahren. Zuerst wird die
Hauptarmatur geschlossen und dann die Armatur der Umführung. Bei diesem Verfahren werden
Entlüftungsprobleme und Druckstöße vermieden.
