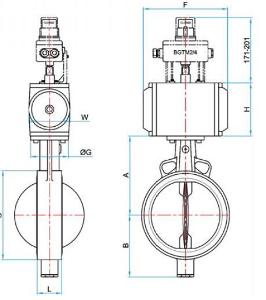

"Einklemm-Absperrklappe mit pneumatischem Antrieb"
Geeignet für Luftdruck 6 bar.
Ohne Antrieb Mit Antrieb
Für DN 600 pneumatischer Antrieb auf Anfrage verstärkt auf 16 bar.
Baulänge nach ISO 5752 Teil 20 bzw. EN 558 20
Kopfflansch nach ISO 5211
Baulänge nach ISO 5752 Reihe 20 bzw. EN 558 Reihe 20 (DIN 3202 T3 K1)
Flanschanschlussmaß: DIN EN 1092 -2 (DIN 2501)
Nennweiten: DN 50 - DN 600 mm
Druckstufen: PN 6 - PN 10 - PN 16 bar
Ausführung:
Gehüuse und Klappenscheibe aus Kugelgraphitguss EN-GJS-400-15 bzw. Edelstahl. Manschette in U-Form, aus
Elastomer (NBR wahlweise EPDM), austauschbar, mit sicherer Dichtfunktion beidseitig nach außen und innen.
Korrosionsschutz der Gehäuseteile:
Allseitig EKB–Epoxidpulver-Beschichtung, blau RAL 5005 oder RAL 5015.
Anwendungsbereich:
Die Einklemmklappe kann eingesetzt werden sowohl für Trink-Rohund
Abwasser bis 80° C und Fließgeschwindigkeit unter 3 m/s, als auch
für Druckluft und für alle Gasarten gemäß DVGW-Arbeitsblatt G260.
Andere Medien auf Anfrage.
