"Flansched Absperrklappe mit elektriesche Antriebe"Absperrklappe DIN EN 593 (DIN 3354)
Baulänge nach DIN EN 558-1
Reihe 14 (DIN 3202 F4)
Flansche nach DIN EN 1092-2 (DIN 2501)
Nennweiten: DN 100 - DN 3000
Nenndruckstufen: PN 10 – PN 40
Ausführung: Gehäuse und Klappenscheibe aus Kugelgraphitguss EN-GJS-400-15,
doppelexzentrische
Lagerung der Klappenscheibe im Gehäuse (bis DN 1000),
wahlweise mit Spindelgetriebe oder
Schneckenradgetriebe, Klappenscheibe mit strömungsgünstiger Form, ununterbrochner Sitzring, fest dichtend
in beiden Druckrichtungen, elastische Profildichtung aus Elastomer (NBR wahlweise EPDM), austauschbar und
Korrosionsschutz der Gehäuseteile:
Allseitig EKB–Epoxidpulver-Beschichtung,
blau RAL 5005 oder RAL 5015.
Anwendungsbereich:
Medium: Die Absperrklappe kann eingesetzt werden sowohl für Trink-, Roh- und Abwasser
als auch für Druckluft und für alle Gasartengemäß DVGW-Arbeitsblatt G260, andere Medien auf Anfrage.

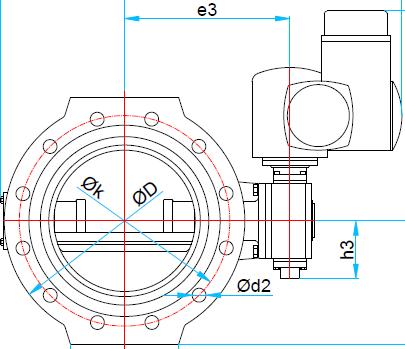

Antriebsarten: Handrad-Betätigung, Elektro-Antrieb, pneumatischer Antrieb oder hydraulischer. Hier eine Zeichnung der Absperrklappe mit e-Antrieb:
Irrtümer & technische Änderungen vorbehalten
|
|
|
|
|
